Полевой оптический кабель АрПОК2...L
- Описание
- Варианты исполнений

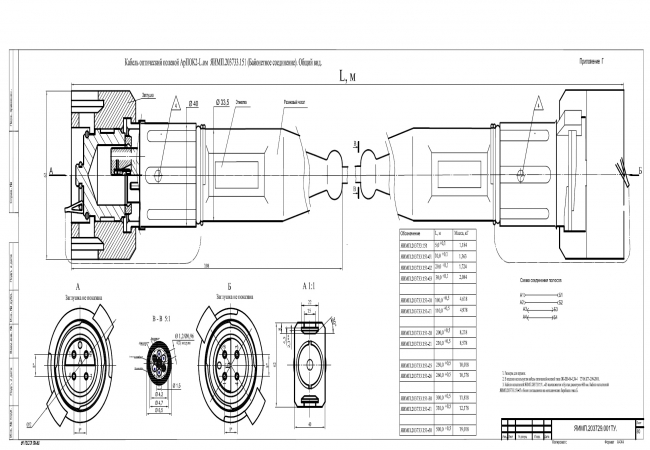

- Конструктивные размеры
Назначение
Оптический кабель предназначен для быстрого развертывания волоконно-оптической линий связи работающей на длине волны 0,85 или 1,3 мкм.
Кабель полевой применяется для организации мобильных информационных сетей связи, мобильных локальных вычислительных сетей при работе в полевых условиях.
Особенности:
- соединители типа гемофродит (вилка и розетка), многомодовые (кабель многомодовый) с диаметром волокна 50/125 мкм.;
- оптические полюса из циркониевой керамики типономинала 2,5 мм.;
- организация оптических волокон - прямой (рис. 3) и перекрёстный (рис. 4);
- одна дуплексная линия (2 полюса), и две дуплексные линии ( 4 полюса);
- кабель с номером разработки 1 выдержывает поперечную нагрузку 500 Н/см (трубчатой конструкции), и имеет широкополосность не менее 150 Мгц.км.;
- кабель с номером разработки 2 более устойчив к раздавливающим нагрузкам (модульной конструкции), и имеет широкополосность 500-800 Мгц.км.;
Основные характеристики:
максимальные оптические потери при приемке, эксплуатации и хранении (ТУ) | не более 1,5 дБ |
тип используемого кабеля: оптический кабель АрПОК1 |
ОК-ПН-01 ТУ16.К71-026-88 |
тип используемого кабеля: оптический кабель АрПОК2 | ОК-ПН-04 ТУ16.К71-298-2001 |
стойкость к воздействию климатических и механических факторов | гр.2У ГОСТ РВ 20.39.414.1 |
повышенная предельная и рабочая температура | + 70 и + 55град.С |
пониженная предельная и рабочая температура | - 60 и - 50град.С |
атмосферное пониженное рабочее давление | 26,5 х 103 Па (200мм.рт.ст) |
атмосферное повышенное давление | 292 х 103Па (3кГс/см) |
повышенная относительная влажность(при Т=35 град.С) | 100% |
стойкость к соляному туману, дождю, гидростатическому давлению | Да |
стойкость к статической и динамической пыли | Да |
синусоидальная вибрация (при амплитуде ускорения - 5 g ) | 1-500 Гц |
механический удар многократного действия | 10g, длит. ускорения 5-10мс |
количество циклов сочленений-расчленений | не менее 500 |
срок службы | 20 лет |
условия хранения | по ГОСТ В9.003-80 |
Примечания:
- По требованию Заказчика возможны другие варианты исполнения длины

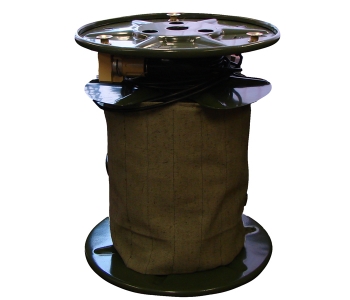

- Начиная с длины 50 метров, кабели АрПОК поставляются на металлических барабанах с защитным брезентовым чехлом и имеют индекс ЯИМП.305647. 00Х (с вариантами исполнения до -50);
Виды конструктивного исполнения изделий АрПОК2-L.мм
Наименование |
Условное |
Обозначение |
Классификационный |
|||
кол-во |
схема соединения волокон |
Длина кабеля в метрах |
марка |
|||
Кабель оптический полевой |
АрПОК2-5.мм |
ЯИМП.203733.016 |
4 |
рис.3 |
5,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-298-2001 |
Кабель оптический полевой |
АрПОК2-10.мм |
ЯИМП.203733.016-01 |
4 |
рис.3 |
10,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-298-2001 |
Кабель оптический полевой |
АрПОК2-20.мм |
ЯИМП.203733.016-02 |
4 |
рис.3 |
20,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-298-2001 |
Кабель оптический полевой |
АрПОК2-30.мм |
ЯИМП.203733.016-03 |
4 |
рис.3 |
30,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-298-2001 |
Кабель оптический полевой |
АрПОК2-40.мм |
ЯИМП.203733.016-04 |
4 |
рис.3 |
40,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-298-2001 |
Кабель оптический полевой |
АрПОК2-50.мм |
ЯИМП.203733.016-05 |
4 |
рис.3 |
50,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-298-2001 |
Кабель оптический полевой |
АрПОК2-60.мм |
ЯИМП.203733.016-06 |
4 |
рис.3 |
60,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-298-2001 |
Кабель оптический полевой |
АрПОК2-70.мм |
ЯИМП.203733.016-07 |
4 |
рис.3 |
70,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-298-2001 |
Кабель оптический полевой |
АрПОК2-80.мм |
ЯИМП.203733.016-08 |
4 |
рис.3 |
80,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-298-2001 |
Кабель оптический полевой |
АрПОК2-90.мм |
ЯИМП.203733.016-09 |
4 |
рис.3 |
90,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-298-2001 |
Кабель оптический полевой |
АрПОК2-100.мм |
ЯИМП.203733.016-10 |
4 |
рис.3 |
100,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-298-2001 |
Кабель оптический полевой |
АрПОК2-110.мм |
ЯИМП.203733.016-11 |
4 |
рис.3 |
110,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-298-2001 |
Кабель оптический полевой |
АрПОК2-120.мм |
ЯИМП.203733.016-12 |
4 |
рис.3 |
120,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-298-2001 |
Кабель оптический полевой |
АрПОК2-130.мм |
ЯИМП.203733.016-13 |
4 |
рис.3 |
130,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-298-2001 |
-------- -------- |
------- ------- |
--------- --------- |
----- ----- |
----- ----- |
----- ----- |
------ ----- |
Кабель оптический полевой |
АрПОК2-250.мм |
ЯИМП.203733.016-25 |
4 |
рис.3 |
250,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-298-2001 |
-------- -------- |
------- ------- |
--------- --------- |
----- ----- |
----- ----- |
----- ----- |
------ ----- |
Кабель оптический полевой |
АрПОК2-500.мм |
ЯИМП.203733.016-50 |
4 |
рис.3 |
500,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-298-2001 |
Виды конструктивного исполнения изделий АрПОК2Х-L.мм(перекрестный)
Наименование |
Условное |
Обозначение |
Классификационный |
|||
кол-во |
схема соединения волокон |
Длина кабеля в метрах |
марка |
|||
Кабель оптический полевой |
АрПОК2Х-5.мм |
ЯИМП.203733.017 |
4 |
рис.4 |
5,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
Кабель оптический полевой |
АрПОК2Х-10.мм |
ЯИМП.203733.017-01 |
4 |
рис.4 |
10,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
Кабель оптический полевой |
АрПОК2Х-20.мм |
ЯИМП.203733.017-02 |
4 |
рис.4 |
20,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
Кабель оптический полевой |
АрПОК2Х-30.мм |
ЯИМП.203733.017-03 |
4 |
рис.4 |
30,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
Кабель оптический полевой |
АрПОК2Х-40.мм |
ЯИМП.203733.017-04 |
4 |
рис.4 |
40,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
Кабель оптический полевой |
АрПОК2Х-50.мм |
ЯИМП.203733.017-05 |
4 |
рис.4 |
50,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
Кабель оптический полевой |
АрПОК2Х-60.мм |
ЯИМП.203733.017-06 |
4 |
рис.4 |
60,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
Кабель оптический полевой |
АрПОК2Х-70.мм |
ЯИМП.203733.017-07 |
4 |
рис.4 |
70,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
Кабель оптический полевой |
АрПОК2Х-80.мм |
ЯИМП.203733.017-08 |
4 |
рис.4 |
80,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
Кабель оптический полевой |
АрПОК2Х-90.мм |
ЯИМП.203733.017-09 |
4 |
рис.4 |
90,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
Кабель оптический полевой |
АрПОК2Х-100.мм |
ЯИМП.203733.017-10 |
4 |
рис.4 |
100,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
Кабель оптический полевой |
АрПОК2Х-110.мм |
ЯИМП.203733.017-11 |
4 |
рис.4 |
110,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
Кабель оптический полевой |
АрПОК2Х-120.мм |
ЯИМП.203733.017-12 |
4 |
рис.4 |
120,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
Кабель оптический полевой |
АрПОК2Х-130.мм |
ЯИМП.203733.017-13 |
4 |
рис.4 |
130,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
-------- -------- |
------- ------- |
--------- --------- |
----- ----- |
----- ----- |
----- ----- |
------ ----- |
Кабель оптический полевой |
АрПОК2Х-250.мм |
ЯИМП.203733.017-25 |
4 |
рис.4 |
250,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
-------- -------- |
------- ------- |
--------- --------- |
----- ----- |
----- ----- |
----- ----- |
------ ----- |
Кабель оптический полевой |
АрПОК2Х-500.мм |
ЯИМП.203733.017-50 |
4 |
рис.4 |
500,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
Виды конструктивного исполнения изделий АрПОК2Х1-L.мм (перекрестный тип 2)
Наименование |
Условное |
Обозначение |
Классификационный |
|||
кол-во |
схема соединения волокон |
Длина кабеля в метрах |
марка |
|||
Кабель оптический полевой |
АрПОК2Х1-5.мм |
ЯИМП.203733.041 |
4 |
рис.5 |
5,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
Кабель оптический полевой |
АрПОК2Х1-10.м |
ЯИМП.203733.041-01 |
4 |
рис.5 |
10,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
Кабель оптический полевой |
АрПОК2Х1-20.мм |
ЯИМП.203733.041-02 |
4 |
рис.5 |
20,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
Кабель оптический полевой |
АрПОК2Х1-30.мм |
ЯИМП.203733.041-03 |
4 |
рис.5 |
30,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
Кабель оптический полевой |
АрПОК2Х1-40.мм |
ЯИМП.203733.041-04 |
4 |
рис.5 |
40,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
Кабель оптический полевой |
АрПОК2Х1-50 |
ЯИМП.203733.041-05 |
4 |
рис.5 |
50,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
Кабель оптический полевой |
АрПОК2Х1-60.мм |
ЯИМП.203733.041-06 |
4 |
рис.5 |
60,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
Кабель оптический полевой |
АрПОК2Х1-70.мм |
ЯИМП.203733.041-07 |
4 |
рис.5 |
70,0 |
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
Кабель оптический полевой |
АрПОК2Х1-80 |
ЯИМП.203733.041-08 |
4 |
рис.5 |
80,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
Кабель оптический полевой |
АрПОК2Х1-90.мм |
ЯИМП.203733.041-09 |
4 |
рис.5 |
90,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
Кабель оптический полевой |
АрПОК2Х1-100.мм |
ЯИМП.203733.041-10 |
4 |
рис.5 |
100,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
Кабель оптический полевой |
АрПОК2Х1-110.мм |
ЯИМП.203733.041-11 |
4 |
рис.5 |
110,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
Кабель оптический полевой |
АрПОК2Х1-120.мм |
ЯИМП.203733.041-12 |
4 |
рис.5 |
120,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
Кабель оптический полевой |
АрПОК2Х1-130.мм |
ЯИМП.203733.041-13 |
4 |
рис.5 |
130,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
-------- -------- |
------- ------- |
--------- --------- |
----- ----- |
----- ----- |
----- ----- |
------ ----- |
Кабель оптический полевой |
АрПОК2Х1-250.мм |
ЯИМП.203733.041-25 |
4 |
рис.5 |
250,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
-------- -------- |
------- ------- |
--------- --------- |
----- ----- |
----- ----- |
----- ----- |
------ ----- |
Кабель оптический полевой |
АрПОК2Х1-500.мм |
ЯИМП.203733.041-50 |
4 |
рис.5 |
500,0
|
ОК-ПН-04-1,5-4 ТУ16.К71-026-88 |
